Wpływ różnych kierunków przewodnictwa cieplnego materiałów na rozkład temperatury - Ansys Transient Thermal (Mechanical) część 1

 W dzisiejszym wpisie chciałbym pokazać samouczek w Transient Thermal dotyczący analizy wpływu przewodnictwa ze względu na różne położenie tych samych warunków brzegowych dla tej samej geometrii.

Wpływ przewodności w Ansys Transient Thermal

Friday, June 24, 2022

Jak zdefiniować materiał anizotropowy w module Transient Thermal Ansys

W kolejnym wpisie chciałbym pokazać jak zdefiniować materiał anizotropowy w Transient Thermal. W kilku prostych krokach jesteś w stanie zdefiniować ortotropię materiału w funkcji temperatury dla każdego kierunku przewodnictwa.

Jak zdefiniować różne przewodnictwo dla każdego kierunku materiału?

W pierwszym kroku musimy wprowadzić dane do Engineering Data na schemacie blokowym Ansys Workbench. Następnie przeciągamy funkcje ortotropowej przewodności cieplnej z przybornika po lewej stronie do właściwości materiału poniżej izotropowej przewodności termicznej. Po wykonaniu tej czynności nasz parametr izotropowej przewodności cieplnej zostanie przekreślony i nieważny (nie jest uwzględniony w obliczeniach). Następnie możemy przejść do definicji materiału anizotropowego.

Jak zdefiniować ortotropowe właściwości przewodnictwa cieplnego w programie Ansys Workbench?

Po kliknięciu na Orthotropic Thermal Conductivity (czerwona ramka) pojawi się tabela, w której definiujemy właściwości przewodnictwa materiału (pomarańczowa ramka). Definiujemy przewodnictwo wzdłuż każdej osi układu współrzędnych. Dlatego ważne jest, aby nasz model geometryczny był dobrze zorientowany w przestrzeni 3d zgodnie z osiami. Jeśli nie jest dobrze zorientowany, należy go przenieść do początku układu współrzędnych za pomocą opcji translacji.

Jak zdefiniować przewodność ortotropową w zależności od temperatury?

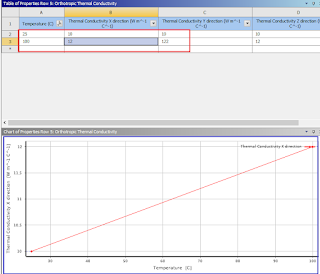

Bardzo przydatną i prostą funkcją w Transient Thermal jest definicja parametru przewodnictwa zależnego od temperatury. Możemy to zrobić w tabeli, w której definiujemy wartości przewodnictwa wzdłuż osi (czerwone pole). Po zdefiniowaniu kilku punktów odniesienia możemy wyświetlić naszą krzywą na wykresie (pod tabelą).

Jeśli chcesz przeczytać więcej interesujących postów, kliknij poniższe linki:



Monday, June 13, 2022

Jak utworzyć/zdefiniować subdomenę w istniejącym modelu 3D - Ansys Design Modeler (PL)

 Często potrzebujesz stworzyć subdomenę we wcześniej stworzonej geometrii. Potrzeba taka posiłkowana jest np. definicją materiału solid w domenie gazu, bądź chcesz stworzyć przeszkodę na drodze płynącego gazu.  Do tego typu czynności najlepiej posłużyć się funkcją EXTRUDE.

Poniższy wpis jest szczególnie dedykowany osobom początkującym w programie Ansys. Jest to jeden z podstawowych etapów przygotowania geometrii pod analizę CFD.

Jak dodać subdomenę w istniejącym modelu Design Modeler Ansys
